一、车辆主要技术参数
| 产品主要技术资料 | |||
| 产品名称： | 东风天锦环卫洗扫车 | 外型尺寸(mm)： | 8580,8280,8050x2490x3100 |
| 总 质 量 ：(kg) | 15800 | 接近/离去角(° ) | 20/13 |
| 额定质量：(kg) | 4255 | 前悬/后悬(mm)： | 1430/2150,1430/1920 |
| 整备质量：(kg) | 11350 | 高车速(km/h)： | 98 |
| 轴荷： | 5600/10200 | ||
| 底盘参数 | |||
| 底盘型号： | DFL1160BX1V | 批次： | 299 |
| 轴 数： | 2 | 燃油种类： | 柴油 |
| 轴 距(mm)： | 3800,4200,4500,4700,5000 | 前 轮 距(mm)： | 1880,1900,1920 |
| 驾乘人数： | 3 | 后 轮 距(mm)： | 1800,1860,1820 |
| 轮 胎 数： | 6 | 弹簧片数： | 7/9+6,8/10+8,10/11+10 |
| 轮胎规格： | 9.00R20 16PR,10.00-20 16PR,10.00R20 16PR | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
| ISD210 50 ISD180 50 ISB180 50 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 | 6700 4500 5900 | 155 132 132 |
| 排放标准： | 国五 | 燃料种类： | 柴油 |
^_^
二、底盘配置：
该车采用东风天锦原装二类汽车底盘加装洗扫上装部分生产而成，4700-5000mm轴距，天锦D530平头一排半标准顶豪华驾驶室，带原厂冷暖空调，东风康明斯ISB180 50发动机，东风6档变速箱，4.5T前桥，9T后桥，9.00R20钢丝胎，全钢160L燃油箱，带ABS。
三、上装基本配置
| 标准配置： | 采用“中置二扫盘+中置吸嘴+后喷雾装置”的结构布局，康机170马力的副发动机，三洋马达，德国原装进口高压水泵（前冲/侧喷/中喷/中喷雾/侧冲洗车水/垃圾箱自洁装置），高压路沿清洗喷头，威龙低压水炮，不锈钢的水箱垃圾箱（带防溢或低水位报**装置），施耐德的开关、美国传感器，尾部的LED箭头灯，倒车及洗扫状态室内监视器。18米高压冲洗卷盘，集成式运动器，一键电脑。 |

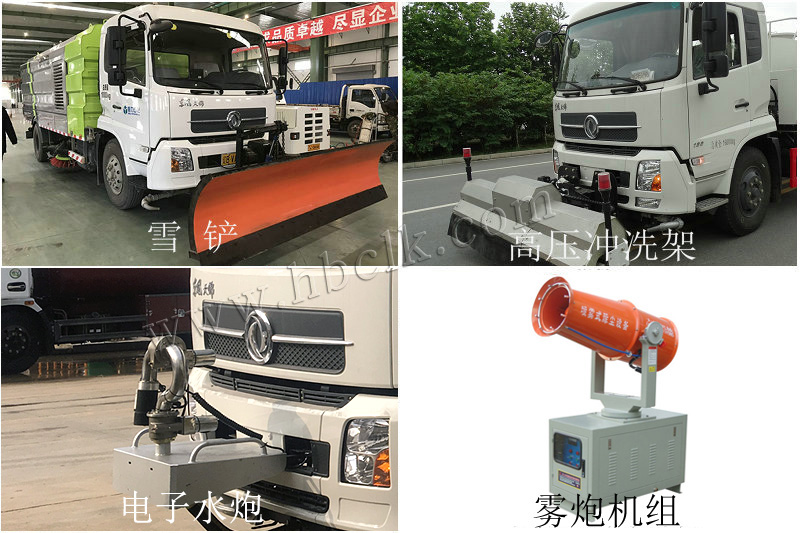

| 选装配置： | 用户可根据个人需求选择加装推雪铲、路面高压清洗架、电子遥控水炮、风送式雾炮机、吸管装置等。 |
四、产品介绍
洗扫工作原理：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。
清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。
洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。
路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。
低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。
五、东风天锦环卫洗扫车全方位图片展示

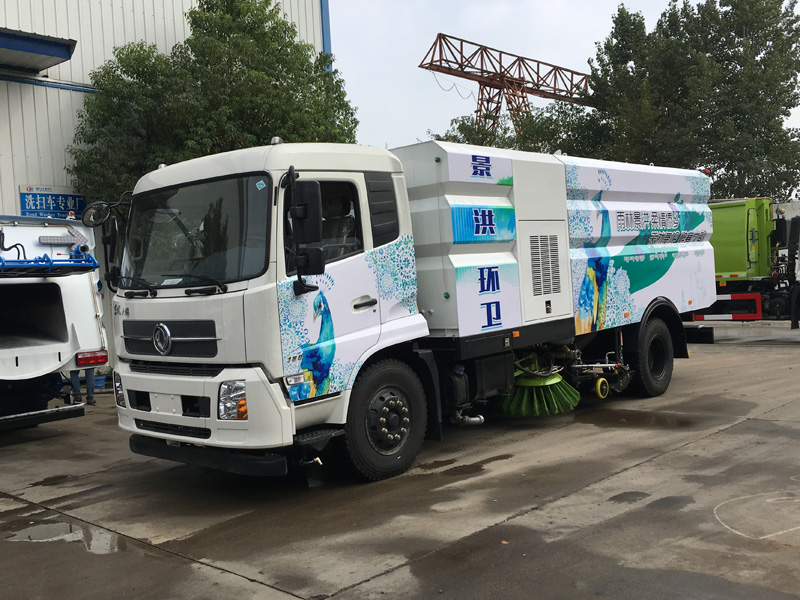

▲东风天锦环卫洗扫车左前45度角方位图

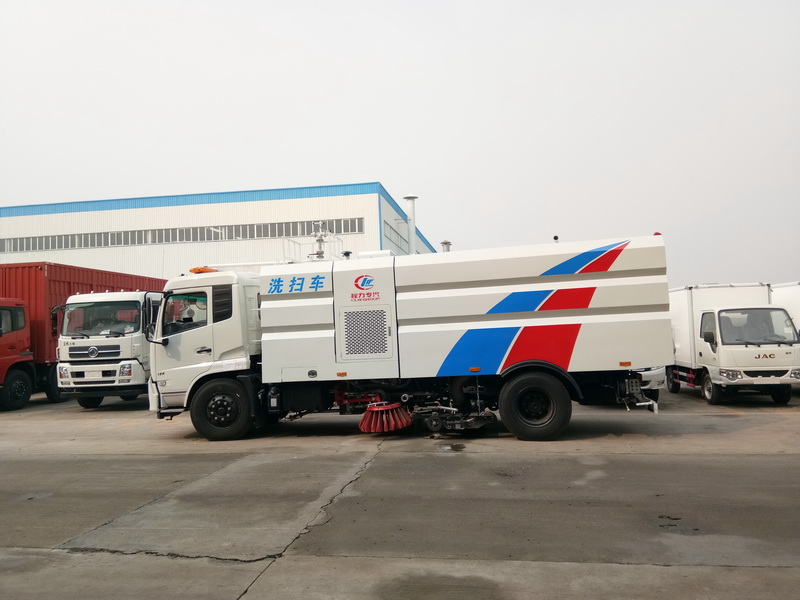

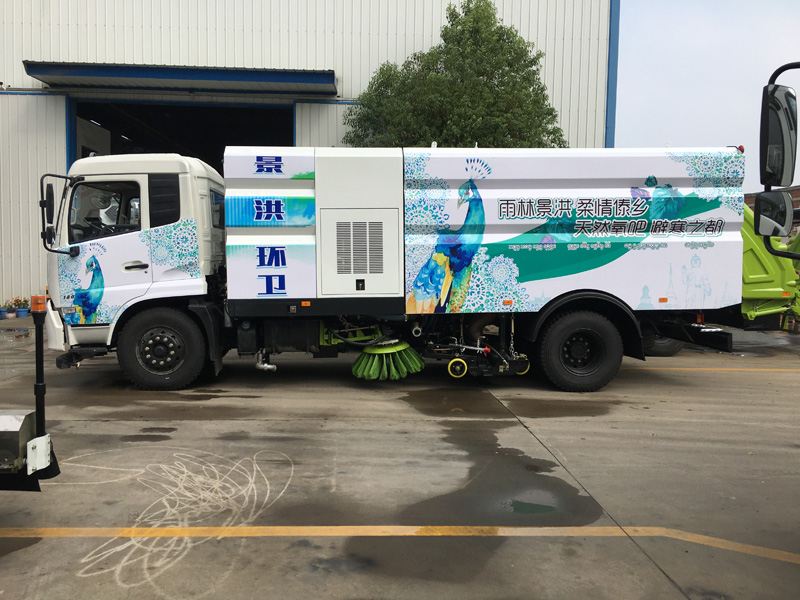

▲东风天锦环卫洗扫车左侧方位图

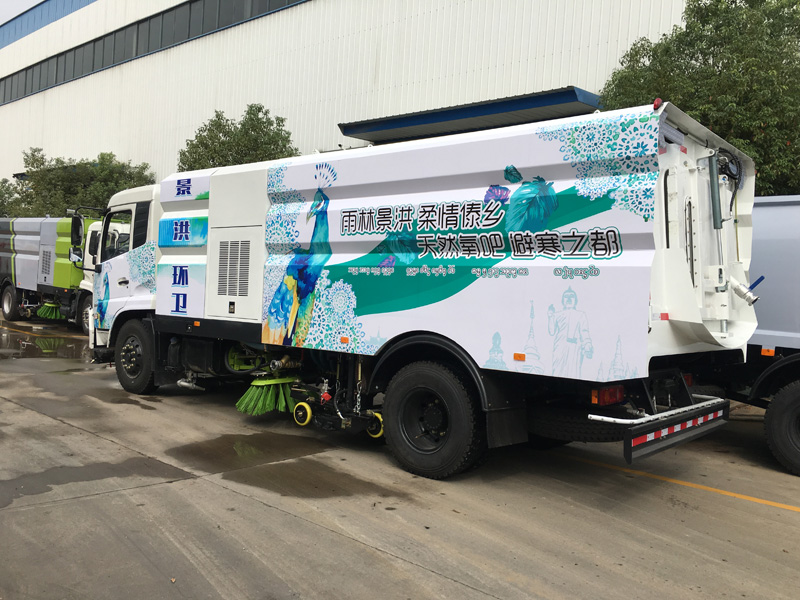

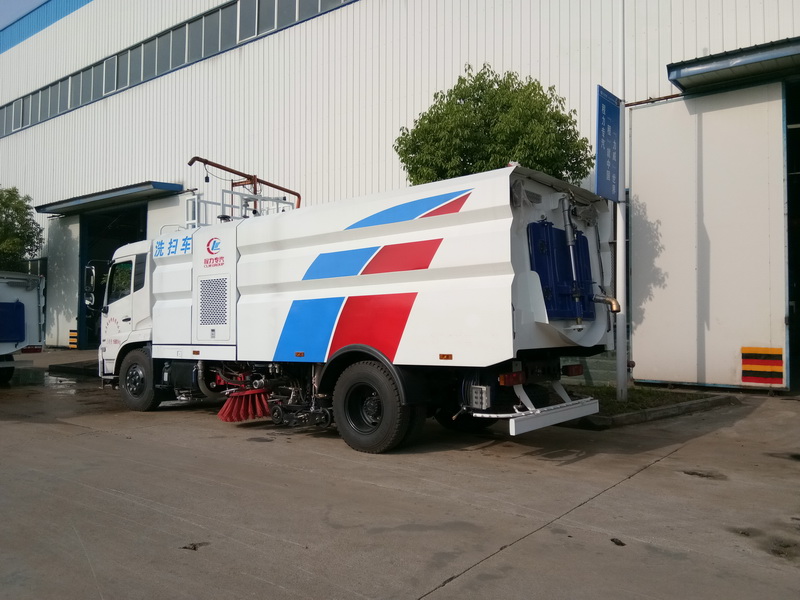

▲东风天锦环卫洗扫车左后45度角方位图

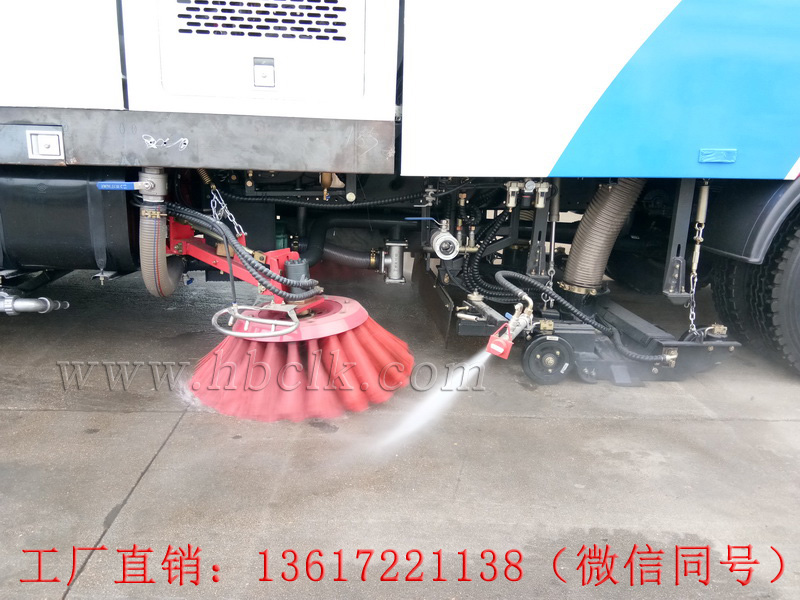

▲东风天锦环卫洗扫车扫刷工作状态图

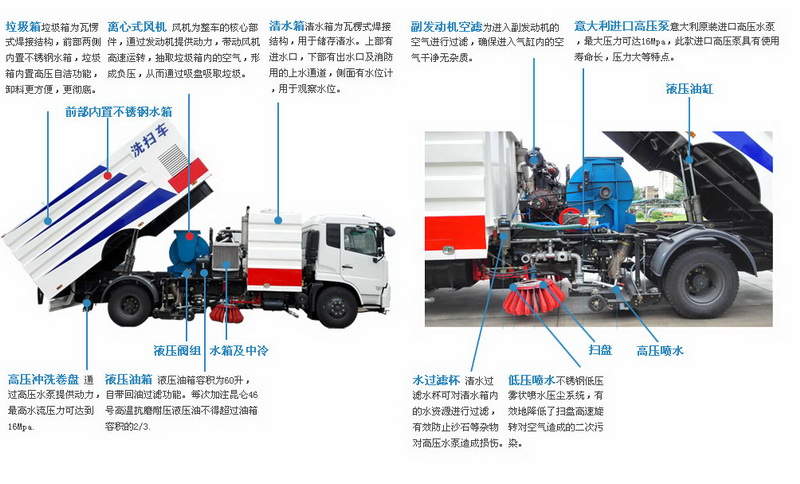

▲洗扫车结构示意图
六、产品优势介绍
★ 湖北程力吸收国内外**制造技术而研制开发的一款新产品。本车由底盘，副发动机，风机，电磁阀，垃圾箱，水箱，吸盘，扫把，喷水系统，液压系统，电控系统等组成。它即有扫路车正常功能，又拥有洒水车正常功能，是您绿化、清洁的理想工具。
★
湖北程力采用二扫盘与吸盘进行扫吸结合，扫吸能力**；两侧扫把可同时工作，也可单侧工作。清扫装置机构简洁可靠，扫盘有防碰撞自动避让功能，可根据地面泥沙严重程度及行车速度选择扫盘的清扫方式；吸嘴为后置浮动式，可自动调节适应地面凹凸不平的状况；清扫时可喷雾状水，在节水的同时全面杜绝二次环境污染。历经检验，性能**。
1）该车集扫路车、洒水车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。
2）采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。
3）采用**的智能化一键技术，全部作业均在驾驶室内完成，作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。
4）在一键技术基础上增加副发动机手动油门系统，可根据路况调节油门大小，有效增强洗扫效果，减少油耗。
5）多达16条的语音提示和音乐报**，准确播报各种安全提示和故障点。
6）具备倒车保护装置，在作业过程中如遇紧急倒车，智能化的系统会自动停止作业并收回扫盘、吸盘和侧喷杆；具有防止举升垃圾箱翻车保护；具有检修安全保护。
7）具备垃圾箱举升安全保护装置，在后门未打开状态下，确保垃圾箱无法举升。
8）安全棒未放下时，智能系统将禁止垃圾箱回位，可有效防止维修时的事故发生。
9）采用中置全浮动式双吸口超宽吸嘴，吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大，能直接将污水送**吸口，作业飞溅少，污水吸净率高。
七、售后服务说明
在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）壹年内，因设计、制造、装配原因引起的产品机件损坏等一切质量问题，及时向我公司售后服务部及销售人员反应，售后服务部门确认后实行三包服务，具体服务如下：
1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。
2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。
3、底盘（行驶部分）专业维修：可在当地“东风二汽技术服务站”、“庆铃汽车技术服务站”等底盘供应企业指定的技术服务站正常走保、维护。详细地址请参考随车《保修手册》。
4、专用装置部分：三包售后服务期为一年，我公司售后服务部在接受用户请求后，将指派专业维修人员上门服务。
5、服务时间：一千公里左右，维修人员二十四小时内到达指定地点，需根据路程适当调整时间。
